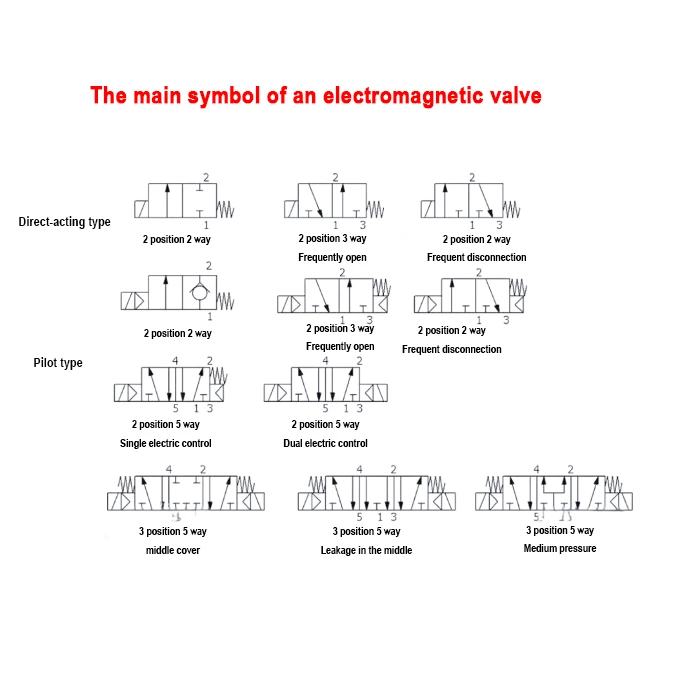

Lambang utama dipaké pikeun ngagambarkeunklep solenoiddina diagram listrik sareng pneumatik / hidrolik biasana kalebet:
1. Dasar Solenoid klep Lambang: simbol ieu ilaharna diwangun ku sagi opat atawa pasagi kalayan panah ngarah kana atawa kaluar ti dinya, nunjukkeun arah aliran cairan nalika solenoid ieu energized. Sakapeung, simbol ieu dibarengan ku detil tambahan, sapertos jumlah palabuhan (biasana dua atanapi langkung).
2. Coil Lambang: simbol ieu ngagambarkeun coil listrik tina klep solenoid. Biasana digambarkeun sabagé gulungan kawat atawa bunderan kalayan pola -coil di jerona, nuduhkeun dimana sambungan éléktrik dijieun pikeun méré énergi solenoid jeung ngaktipkeun klep.
3. Normally Open (NO) Solenoid Valve Symbol: Simbol ieu nunjukkeun klep solenoid anu biasana dibuka lamun teu energized. Ieu ilaharna diwangun ku simbol klep solenoid dasar kalawan garis tambahan intersecting panah, nunjukkeun posisi kabuka standar.
4. Normally Closed (NC) Solenoid Valve Symbol: simbol ieu ngagambarkeun klep solenoid anu biasana ditutup lamun teu energized. Ieu biasana kasampak sarupa jeung simbol klep solenoid dasar, tapi kalawan garis tambahan intersecting panah, nunjukkeun posisi katutup standar.
5. 3-Solenoid Valve Symbol: Simbol ieu dipaké pikeun solenoid valves kalawan tilu port, ilaharna dilabélan salaku "In," "Out," jeung "Exhaust." Éta diwangun ku simbol klep solenoid dasar kalayan palabuhan tambahan anu dituduhkeun ku panah atanapi garis.
6. 4-cara Solenoid Valve Symbol: simbol ieu ngagambarkeun solenoid valves kalawan opat palabuhan, mindeng dipaké dina aplikasi merlukeun kontrol arah. Biasana diwangun ku simbol klep solenoid dasar sareng dua palabuhan tambahan anu dituduhkeun ku panah atanapi garis.
Di luhur nyaéta Naon Simbol Utama Klep Solenoid, pikeun diajar inpormasi anu langkung seueur aya dihttps://www.joosungauto.com/.
