01 Parentah tiPneumatic Solenoid valves
◆ struktur jero jeung prinsip operasi
Bentuk internal klep solenoid pneumatic kompak. dina rongga disegel, aya liang ngaliwatan salah sahiji posisi nanaon, nu bisa jadi patali jeung pipa minyak unik. di jero puseur rohangan kerung aya pigura klep, sarta dina unggal aspék aya dua éléktromagnét. nalika coil magnét dina hiji sisi geus energized, pigura klep bisa jadi kabetot dina sisi éta. ku ngadalikeun gerakan awak klep, nu klep solenoid pneumatic bisa cowl atawa ngalaan salah sahiji jenis liang ngurangan minyak, sanajan liang inlet minyak tetep kabuka salawasna. ku cara kieu, minyak hidrolik bisa asupkeun pipa ngurangan minyak has sakumaha diperlukeun, kukituna tunggang gerakan piston silinder. kalayan bantosan nyaluyukeun arus éléktromagnét klep solenoid pneumatic, manipulasi anu tepat tina gerakan mékanis klep solenoid lengkep tiasa dilaksanakeun.
analisis konsép Key
Dina struktur pneumatik, "jalan" sareng "posisi" mangrupikeun parameter penting pikeun klep solenoid kontrol arah. campuran béda tina "jalan" jeung "posisi" ngawangun rupa-rupa bentuk pneumatic kontrol arah valves solenoid. contona, "-klep peran" jeung "3-klep peran" pariksa ku jumlah posisi operasi béda tina arah manipulasi klep tengah. Frase "klep dua arah", "klep 3 arah" sareng "klep 4 arah" nunjukkeun rupa-rupa antarmuka dina pigura klep, anu tiasa dihubungkeun sareng salah sahiji pipa minyak atanapi jejak gas di jero mesin.
02 sorts sarta aplikasi tina Pneumatic Solenoid valves
◆ klasifikasi valves solenoid

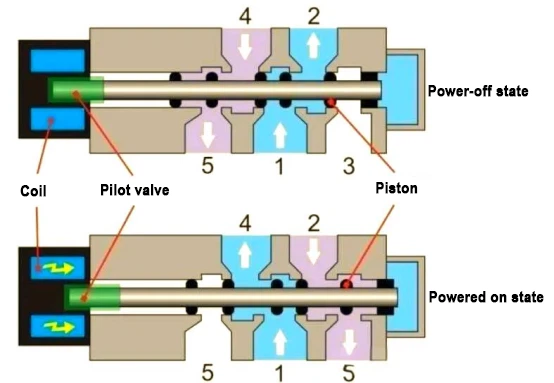

diagram prinsip kerja klep solenoid pneumatic
valves solenoid pneumatic maénkeun posisi penting dina sirkuit pneumatic. aranjeunna tiasa ngatur outlet jeung sésana tina saluran glide hawa atawa dagang lebet kalawan arah aliran hawa dikomprés. Prinsip gawéna utamana gumantung kana tekanan éléktromagnétik dihasilkeun ku coil éléktromagnétik, nu drive inti klep silih tukeur, kukituna attaining reversing tina aliran hawa. Luyu jeung métode ngatur éléktromagnétik ekslusif, klep solenoid pneumatik bisa dibagi jadi tipe langsung -performing jeung pilot -jenis dioperasikeun. Langsung-aktip solenoid valves langsung ngagunakeun tekanan éléktromagnétik ka sabalikna puseur klep, bari pilot-dioperasikeun valves solenoid ngandelkeun kaluaran tekanan hawa pilot ku cara éléktromagnétik pilot valve pikeun maksa klep tengah ka sabalikna.
◆ instalasi tur pilihan precautions
Salaku komponén penting tina automation kontrol cairan, valves solenoid loba dipaké dina sagala rupa widang industri. Prinsip jalanna utamina dumasar kana desain kerung dina rohangan katutup. ku ngadalikeun gerakan awak klep, liang ngurangan minyak husus diblokir atawa kakeunaan, kukituna achieving ngatur husus cairan. Dina struktur pneumatic, valves solenoid mangrupakeun komponén krusial. aranjeunna bisa ngadalikeun reversing tur buka kalawan fee aliran aliran hawa, assembly rupa syarat sistem pajeulit.
sarua, aya rupa-rupa jeung strategi instalasi of valves solenoid pneumatic milih ti. konsisten jeung kaayaan kerja nyata jeung kabutuhan klep, boh permukaan Gunung atawa téhnik instalasi pipa bisa mutuskeun dina. dina waktos anu sami, faktor sapertos filtrasi sedeng, kaayaan pelumasan, sareng suhu lingkungan ogé kedah dipertimbangkeun. Nalika ngagaleuh sareng nganggo, penting pisan pikeun niténan standar sareng norma anu lumaku pikeun mastikeun yén klep solenoid pneumatik tiasa ditingalikeun sacara akurat sareng dipercaya.
